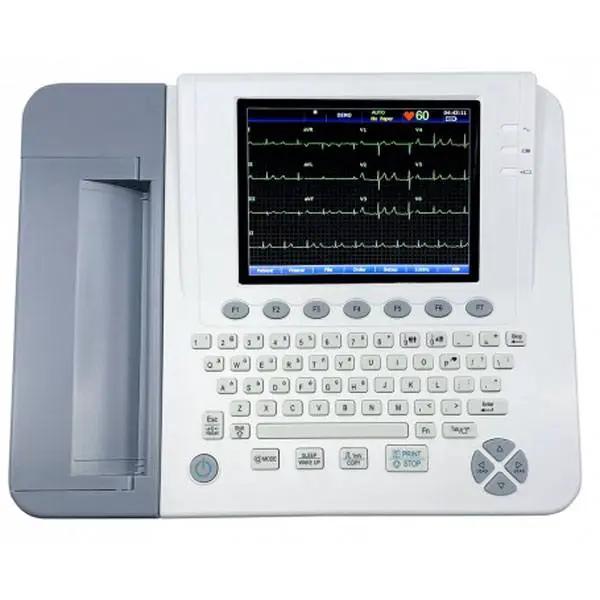

Electrocardiograf cu 12 canale SE-1200 Express Basic

Electrocardiograful Edan SE-1200 Express Basic este soluția all‑in‑one care pune în valoare precizia clinică și eficiența fluxului de lucru. Proiectat pentru utilizare facilă în medii clinice diverse, acest dispozitiv oferă interpretare avansată, stocare generoasă și conectivitate flexibilă, fiind potrivit atât pentru adulți, cât și pentru pediatrie.

Caracteristici cheie

• 12 derivații standard achiziționate simultan, cu convertor A/D de 24 biți pentru semnale clare și consistente.
• Detectare detaliată a semnalelor slabe prin tehnologie avansată de conversie și filtre anti‑zgomot cu CMRR ridicat, peste 115dB, asigurând înțelegere clară a tiparelor EKG.
• Capacitate de stocare până la 800 de ECG‑uri, facilitând arhivarea și accesul rapid la înregistrările pacientului.
• Înghețare și revizuire în timp real a formelor de undă EKG pe 120 de secunde, pentru o analiză detaliată în timpul examinării.
• Măsurători automate și interpretări testate în baze CSE/AHA/MIT pentru suport decisional de la punctul de tratament.
• Imprimare extinsă în cazul detectării aritmiilor, cu opțiuni flexibile de raportare.
• Analiză EKG avansată integrată: vector ECG, pentru o evaluare comprehensivă a rezultatelor.
• Filtrele multiple includ AC, EMG și LOWPASS, adaptate pentru o examinare precisă în diverse condiții clinice.
• Format de raport robust: PDF, XML, DICOM, FDA‑SCP; transmitere prin Ethernet sau RS232; conectivitate DICOM HL7/GDT pentru integrarea în fluxurile HIS.

Specificații fizice și funcționale

• Dimensiuni: 420 mm × 330 mm × 120 mm.
• Greutate: aproximativ 5 kg (fără hârtie de înregistrare și baterie).
• Afișaj: ecran LCD color de 8 inch, rezoluție 800 × 600.
• Alimentare rețea: 100–240 V, 50/60 Hz.
• Baterie Li‑ion internă: 14,8 V, capacitate 2500/5000 mAh (o autonomie de imprimare de 1,5–2,5 ore; 300/450 rapoarte ECG).
• Timp de încărcare: 3/6 ore.
• Operare imprimantă: imprimantă termică matricială cu densitate de 8 puncte/mm (200 dpi) pe axa de amplitudine și 40 puncte/mm (1000 dpi) pe axa de timp la 25 mm/s.
• Hârtie: hârtie termică pliabilă în Z, 210 mm × 295 mm, 100 de pagini.

• Unitatea EKG cu 12 derivații, realizând colectare la 12 canale în timp real.
• Rată de eșantionare: 16 kHz; calibrare: 1 mV ± 2%.
• CMRR: peste 140 dB (AC on) și peste 123 dB (AC off) pentru zgomot minim în prezența semnalelor de înaltă frecvență.
• Interval HR: 30–300 BPM; Precizie: ±1 BPM.
• Intervalul de frecvență: 0,01 Hz – 300 Hz (-3 dB); sensibilități multiple: 1.25, 2.5, 5, 10, 20, 10/5 mm/mV; AGC.
• Impedanța de intrare ≥ 100 MΩ (10 Hz); curentul circuitului de intrare ≤ 0,01 μA; tensiune de calibrare 1 mV ± 2%.
• Funcții avansate de gestionare a datelor: SE‑1515 (opțional) pentru comunicare bidirecțională; compatibil cu DICOM Worklist/Storage, HL7 și GDT.

SE‑1200 Express Basic permite transmiterea facilă a rezultatelor în format PDF, XML sau DICOM, cu opțiuni de stocare în serverele HIS prin Ethernet sau RS232. De asemenea, poate comunica cu imprimante termice standard pentru fluxuri rapide de raportare în timpul consultațiilor.

Edan Instruments este recunoscut pentru soluții de descriere clinică fiabile și eficiente. SE‑1200 Express Basic îmbină performanța clinică excepțională cu un design ergonomic, oferind o soluție robustă pentru evaluarea cardiacă în medii clinice moderne. Încadrarea în categoria Aparatura medicala/Electrocardiografe subliniază orientarea către monitorizarea vitală a pacientului în timp real, cu suport pentru decizii clinice rapide și documentare completă.

Alimentare de la rețea:

• Curent de intrare = 0,9-0,4A.

• Tensiune nominală = 14.8V.

Înregistrare:

Imprimantă externă: HP1010/1510, HP M401, HP 1020/1020PLUS/1106, HP 2010/1050/2000, HP 2015/2035, HP 1525.

• Recunoaștere Ritm Cardiac.

• Intervalul HR: 30 BPM ~300 BPM.

• Precizie: ±1 BPM.

Unitatea EKG:

• Rezoluție: 2.52uV/LSB.

• Constantă de timp: ≥3.2s.

• Curentul circuitului de intrare: ≤0.01μA.

• Intervalul de tensiune de intrare: ≤±5 mVpp.

• Pacemaker.

• Amplitudine: ±750μV to ±700 mV.

• Lățime: 50μs to 2.0 ms.

Filtre:

• Filtru AC: 50/60Hz.

• Filtru DFT: 0.01Hz/0.05Hz/0.05Hz/0.15Hz/0.25Hz/0.25Hz/0.32Hz/0.5Hz/0.67Hz.

• Filtru EMG: Off/25Hz/35Hz/35Hz/45Hz.

• Filtru LOWPASS: 300Hz/270Hz/150Hz/100Hz/75Hz.
